감염용 영안실장고 제작시방서  Mortuary Rerfrigerator (2Body)



1. 목 적

본 제품 시방서는 장례식장의 영안실냉장고(MORTUARY REFRIGERATOR)의 제품 사양을 기술한다.



2. 일반 적용

2.1 본 영안실냉장고는 냉장 -10℃ ∼ +4℃ 용으로 실내에 있는 공기를 열교환기를 통과하면서 냉각되어진 찬 공기를 FAN에 의해 직접 실내에 토출하는 구조를 가진다.

2.2 시방서에 명기된 부품 및 재료는 KS 규격품 또는 동등품 이상의 것을 사용함을 원칙으로 하고 국내 제작이 어려운 부품 및 재료는 수입품을 사용한다.

2.3 본 영안실냉장고는 감염용으로 상 · 하 독립냉각시스템으로 제작하며 간냉식 냉각 방식으로 제작되어야 한다.

2.4 모든 DOOR에는 히터를 설치하여 결로를 방지하고 고장 시 손쉽게 탈부착 되어야 한다. (정온 전선 사용불가)





3. 제품의 제원

구 분		사양(규격 및 재질)	구 분		사양(규격 및 재질)
용 량		1구× 2단형	구 성	BODY FRAME	내부	SUS 304 PL0.8T 동등 혹은 동등이상
수 량		1조		GUIDE RAIL	외부	SUS 304 PL1.5T 동등 혹은 동등이상
제 원	제품사이즈(m/m) 사이즈 변경 가능	880×2,400×2,050		GUIDE ROLLER	SUS 304 PL1.5T 동등 혹은 동등이상
	도아사이즈(m/m) 사이즈	750×590×95		사체받드	SUS 304 1.2T 동등 혹은 동등이상
	내부사이즈(m/m)	650×560×2,265		CONTROL PANEL	SUS 304 PL1.2T 동등 혹은 동등이상
	받드사이즈(m/m)	650×2,120×60		압축기 (Compressor)	전원스위치·램프·온도계· 온도조절기 등





구 분			사양(규격 및 재질)	구 분		사양(규격 및 재질)
제 원	사용전원		단상 220V 60HZ	구 성	압축기 (Compressor)	미국산(CONPELAND 혹은 TECUMSEH) 동등 혹은 동등품 이상
	소비전력(KW)		1KW 이내		증발기 (Evaporator)	3/4HP용 동등 혹은 동등품이상
	고내온도		-10℃ ∼ +4℃		응축기 (Condenser)	3/4HP용 동등 혹은 동등품이상
	냉각방식		공랭식, 강제순환방식		평창변	덴퍼스 또는 사기노미아
	사용냉매		R-134 친환경 소재		휠터드라이어	미국산(SPORLAN V/V) 3/8″ 동등 혹은 동등품이상
	압축기 (Compressor)		CONPELAND(USA)or TECUMSEH(USA)동등이상 3/4HP 2대
	단열재		폴리우레탄 A+B원액발포		과열방지 TC	50℃～300℃
	냉각능력		1,900kcal/hr		DOOR	SUS 304 PL1.0T 동등 혹은 동등이상
	FAN		프로펠러용 9W		DOOR 팩킹	실리콘팩킹 10*20M/M 동등 혹은 동등이상
	팽창변		덴퍼스 또는 사기노미아		DOOR HINGE	주물용
	배관	액 관	∅9.5 동관재질		DOOR 손잡이	주물용
		흡입관	∅15.88 동관재질		BASE FRAME	SUS 304 PL 1.5T 동등 혹은 동등이상
	주요재질		Stainless steel(SUS 304) 외부 0.6T, 내부 0.6T		DOOR KEY	주문자지정사양
	주요기능		자동온도조절기능(DIGITAL) 통신용
					BUMPER	RUBBER 5T 동등 혹은 동등이상
			과전류방지기능
			자동제상기능
			PC에 프로그램설치





4. 영안실냉장고 구성



NO	명 칭	규 격	제조사(재질)	비 고
1	BODY FRAME(내부)	PL 1.2T	SUS304	INI STEEL
2	BODY FRAME(외부)	PL 1.2T	SUS304	INI STEEL
3	GUIDE RAIL	PL 1.5T	SUS304	INI STEEL
4	GUIDE ROLLER	Φ31.8 x 1.5T	SUS304
5	사체 받드	PL 1.5T	SUS304	INI STEEL
6	CONTROL PANEL	전원스위치, 램프 온도계, 온도조절기
7	압축기	3/4HP (1KW/1P 220V)
8	EVAPORATOR	3/4HP
9	CONDENSER	3/4HP
10	팽창변	감온식 팽창변, 모세관
11	필터 드라이어	3/8"
12	전자변	3/8"
13	사이트 글라스	3/8"
14	과열방지 TC	50-300℃
15	D.P.S
16	H.P.S
17	DOOR	PL 1.0T	SUS304	INI STEEL
18	DOOR 패킹	실리콘 패킹 10*20
19	DOOR 경첩(HINGE)		주물
20	DOOR손잡이		주물
21	BASE FRAME	PL 1.5T	SUS304
22	BUMPER	5T	RUBBER



5. 특기 시방

5.1 BODY FRAME

(1) BODY FRAME은 기계식 압축 우레탄 발포를 하여 충분한 단열 성능 및 강도를 갖도록 제작 한다. (스테인레스 판 두께 : T=0.8mm이상)

(2) 유지 및 보수가 편리한 구조이어야 한다.

(3) 단열 및 흡음에 필요한 개소에는 T=100mm 이상의 우레탄 발표를 하여 단열을 한다.

(4) 영안실냉장고 DOOR 주위에는 열선을 넣고 외부와의 온도차를 적게 하며 냉기유출을 최소화하여

결로현상을 방지할 수 있는 구조로 한다.(열선은 교체할 수 있도록 한다. 정온전선사용불가)

(5) 영안실냉장고 DOOR LOCK 및고정용 경첩은 충분한 하중에 견딜 수 도록 주물용을 사용한다.

(DOOR LOCK 장치는 디지털 번호키를 사용하여 시건할 수 있는 구조가 되어야 한다.)

(6) DOOR의 경첩고정은 앞면 내부에 T=3mm 이상의 SUS ANGLE로 보강을 하여 사체를 넣고 뺄 때

운반 장치와 충돌에 의한 FLANGE 변형방지가 될 수 있는 충분한 강도를 갖도록 제작하여야 한다.



5.2 증발기(EVAPORATOR)

(1) CROSS FINNED TUBE식으로 순도 99% 이상의 이음매 없는 인탈산 동관 또는 동등품 이상의 것을 사용하며 품질의 균일함과 사용상 해로운 결함이 없도록 제작한다.

(2) FAN은 순도 99.9%이상의 알루미늄 코일을 사용하며 표면은 양호하고 품질이 균일한 제품을 사용하고 열전달율을 향상시킨 Double Wave Fan 또는 Modified Sine Wave Fan을 사용한다.

(3) TUBE와 알루미늄 FAN과의 열전달이 가능하도록 기계확관을 하여 완전 밀착시켜 충분한 열 접촉면을 갖도록 한다.

(4) 기밀 및 압력 등에 이상이 없도록 하기 위하여 제작 후 내압시험을 실시하여 누수, 변형 등을 점검하며 냉매배관 및 기타 배관에 누유 또는 누설 현상이 없어야 한다.

a. 기밀 압력 시험 : 15 kg/cm3 G

b. 내압 압력 시험 : 20 kg/cm3 G

(5) 응축수를 배출시킬 수 있는 드레인 라인을 하부에 설치한다.



5.3 증발기용 FAN

(1) FAN MOTOR는 소정의 회전수에서 충분한 강도를 지녀야 하며 정, 동 밸런스 시험을 하여 정숙운전이 되어야 한다.

(2) 구동방식은 직결 구동 방식을 사용한다.

(3) MOTOR는 밀폐형으로 하여 절연등급 E종으로서 구조 및 재반 특성은 KSD 4201-4206에 준한다.

(4) FAN 날개는 흡입용을 사용하고 충분한 비틀림 강도를 가져야 하며 날개가 빠지지 않도록 조임 부분을 처리하여야 한다.

(5) MOTOR에 인입되는 전선은 2중 TUBE를 사용하여 감전의 위험을 없게 한다.



5.4 CONTROL BOX 및 조작반

(1) CONTROL BOX내의 모든 전장품은 소정의 절연거리를 유지하여 부착하고 절연시험을 하여 이상이 없도록 한다.

(2) 모든 부품은 내전압 시험에 이상이 없어야 한다.

(3) 조작반에는 다음 기능의 부품을 부착한다.

a. 냉장, 운전, 정지 스위치

b. 자동온도조절기(통신용)

c. 전원램프, 작동램프, 제상램프

(4) 모든 전기자재는 K.S 규격품 또는 동등이상의 제품을 사용한다.

(5) 감염용이므로 자외선 살균 및 산소발생기 내장형 오존발생기를 설치하여야 된다.



5.5 냉매 배관

(1) 배관 재료는 순도 99% 이상의 이음매 없는 인탄산 동관 또는 동등품 이상의 것을 사용한다.

(2) 배관의 용접부위는 기밀을 유지하여야 하며 배관내부에는 수분이나 이물질 등 CYCLE상 유해한 물질이 없어야 한다.

(3) 동 배관 후 내압시험은 고압부 30 kg/cm3 이상 저압부는 20 kg/cm3 이상의 질소압력에서 실시하여 누설 변형 등이 없도록 시공하여 승인을 득한다.

(3) SYSTEM 구성 후 배관 내부는 진공 건조시킨 후 소정의 냉매를 충전시킨다.

(4) 동관 배관 용접 시는 필히 질소 후로링하여 용접한다.



5.5 실외기 CASING

(1) T=0.8 이상의 냉간압연강판(KSD 3512)과 아연도 강판(KSD 3506)을 사용하여 각 구성부품을 용도에 맞게 지지할 수 있는 충분한 기계적 성질 및 경로를 갖도록 제작한다.

(2) 분해 조립이 가능하고 유지 및 보수가 용이한 구조이어야 한다.

(3) 도장 시 분체도료를 사용하여 표면을 깨끗하게 도장한다.

(4) 실외기 설치는 병원에서 지정하는 거리는 15M 이내으로써 단열 두께는 25m/m로 충분히 열을 차단 할 수 있어야 하며, 우수, 오수 등의 빗물에 안전하도록 받침대를 설치하여야 하고 한다.

(5) 실외기에 응축기용 FAN 고정용 선반 설치시는 충분한 강도를 가지는 구조로 제작한다.

(6) 실외기 측면은 내부의 장비를 점검할 수 있도록 점검구로 제작하여야 한다.



5.7 응축기

(1) 응축기는 증발기와 같은 방법으로 제작한다.

(2) 기밀 및 압력 등에 이상이 없도록 제작하여야 한다.

a. 기밀 압력 시험 : 25 kg/cm3 G

b. 내압 압력 시험 : 40 kg/cm3 G

(3) 응축기용 FAN은 동절기 외기의 온도저하로 인한 과냉각을 방지하기 위한 압력스위치를 설치하여 FAN을 제어할 수 있는 시스템으로 제작한다.



5.8 압축기(COMPRESSOR)

(1) R-22 ~ R-134 밀폐형 왕복동식을 사용하고 흡입가스 냉각방식을 사용한다.

(2) 압축기 모터의 권선을 보호하기 위하여 압축기 과보호 릴레이 E.O.C.R 또는 과부하 보호기 Moudle을 사용하여 모터의 소손을 방지한다.

(3) BASE에는 방진고무를 사용하여 진동과 소음을 방지한다.

(4) 압축기의 압력을 알 수 있도록 고, 저압 게이지를 설치한다.

(5) 압축기용 마그네틱 스위치는 실외기에 설치한다.

(6) 냉매 보충 및 기밀시험을 할 수 있도록 압축기에 Change Nipple을 설치한다.

(7) 압축기의 운전은 최대 부하의 70% 정도에서 운전이 되도록 한다.



5.9 실외기용 FAN

(1) 실내 증발기의 FAN과 동일한 방법으로 제작한다.

(2) FAN의 용량은 응축기의 용량에 맞게 설치한다.



5.10 냉매 배관보온

(1) 배관 보온 방법은 첫 번째 비닐로 감고, 두 번째 고무발포 보온재 25T로 보온하고, 냉각 테이프로 마감 처리하여 최대한 압박을 시켜 마감처리를 한다.

(2) 보온재의 이음매 부분에 틈이 생기지 않도록 한다.

(3) 보온 후 배관의 지지는 2M 간격으로 견고히 시공한다.

(4) 배관 작업 후 충분히 질소로 Flashing을 하고 압력 시험을 응축기의 기밀 압력 시험과 동일하게 행한 후 보온을 한다.

(5) 보온 후 영안실냉동고의 각 호기와 실외기(압축기)에 동일한 번호를 표시한다.

(6) 배관 작업 시 굴곡부를 최소화하게 작업을 한다.



5.11 보호장치

장례식장의 영안실냉장고 안전운전을 위해 아래와 같은 보호 장치를 한다.

(1) 고, 저압 PRESSURE SWITCH

(2) OVER CURRENT RELAY

(3) MODULE

(4) PUSIBLE PLUG

(5) FUSE

(6) SIGH GLASS

(7) DRIERS, 드라이어 교체용 수동밸브

(8) 액 분리기(L/S)등을 병원 담당자와 협의 후 설치한다.

(9) 팽창변

(10) 응축기 FAN 제어 S/W를 설치한다.



6. 설치 공사 범위

6.1 영안실냉장고 운반, 설치 포함

6.2 배관누설 확인 및 기밀시험 후 냉매 R-134~ R-22 주입

6.3 배관 접속 공사, 보온 지지대 설치

6.4 실외기와 냉장고와의 인식표 부착(해당 기기별 표시)

6.5 실외기 설치는 영안실냉장고와 분리된 외부에 설치되며 이격거리는 15m 정도 위치에 설치한다.

6.6 실외기는 지정된 장소 1층 화단 옆에 설치하되 1~2단을 세트로 해서 총 4세트를 스테인레스 받침대를 조립하여 설치되도록 한다.

6.7 설치 시 외부조경 및 경관을 해치지 않도록 설치하며 기타 필요사항은 감독의 지시에 따른다.

6.8 전기공급 및 설치는 현재 운용중인 배전반에서 각 영안실냉장고로 인입되는 전선 및 케이블을 신규로 교체하여 시공한다.

6.9 냉매배관은 ∅100*4개를 홀커팅으로 뚫은 후 시공하도록 한다.

6.10 영안실냉장고 설치 시 현재 사용 중인 제품를 둘러싼 인테리어를 손상 시 원상복구한다.

6.11 영안실냉장고 마감은 나무무늬목 필림을 부착하며 온화한 느낌을 주도록 한다.

6.12 기타 설치 시 요구되는 사항은 병원 및 장례식장 측과 사전협의 후 시공토록 한다.



7. 시설 사양

7.1 전기 : 전기는 1.5KW/구당 이내이어야 되며 영안실냉장고 설치에 필요한 전기 공사를 포함한다.

7.2 배수 : 영안실냉장고 내부에서 나오는 응축수는 지하 1층에 위치하여 배수시설이 설치되는장소 까지 드레인을 연결하여 충분한 배수가 되도록 하여야 한다.

7.3 당 공사의 모든 공사에 관하여는 건축공사 표준시방서, 전기공사 표준시방서 등에 따르며 경미한 사항은 담당자와 협의하여 처리할 수 있다.



8. 기타 사항

8.1 도급자는 계약일로부터 7일 이내에 제작, 설치 세부공정표와 도면을 작성 제출하여 승인을 득하여야 한다.

8.2 도급자는 제반시험, 검사 및 시운전을 도급자 부담으로 감독관 입회하에 시행한다.

8.3 시운전 과정에서의 부적합하거나 기타의 결함이 발생되면 즉시 도급자의 부담으로 시정 조치한 후 재 시운전을 한다.

8.4 무상 보증기간은 준공 및 납품 완료 기간 후 2년간 책임 사항으로 한다.

8.5 보증기간 내 영안실냉장고 부품 재료 및 작업상의 결함에 의한 고장에 대해서는 무상으로 수리 및 교환해 줌을 원칙으로 한다.

8.6 본 시방에 명시되지 않는 사항이라도 기기의 성능 발휘에 필요한 사항 또는 고려되어야 할 사항은 감독관에게 의견을 제시하여 승인을 득한 후 도급자의 책임하에 이를 이행하고 계약에 포함된 것으로 간주함.

8.7 장비 시운전시 수요자가 충분히 이해 할 수 있도록 교육을 시킨다.

8.8 시방서 상의 누락될 부분에 있어서의 경미한 부분은 감독관의 지시에 따라 반영한다.

8.9 당 공사의 시공에 발생되는 모든 폐기물은 환경 및 폐기물 관련법규를 준수하여 시공자가 적법 하게 처리한다.

8.10 당 공사로 인하여 영안실의 업무에 지장을 주어서는 안되며, 공사 전, 후 정리 정돈을 철저히 한다.

8.11 특히, 용접 및 기계장치 설치공사 시 공사관계자들에게 피해가 없도록 안전망 설치 및 화재에 대한 안전조치(소화기 비치)후 작업하도록 하고 현장에서 일하는 작업자들로 인하여 장례식장에 피해가 발생하지 않도록 유의하여야 한다.

8.12 제품 설치 시 건물의 바닥, 벽체, 천정 등의 파손 또는 손실이 있는 경우 공급자가 발주자의 감독하에 원상복귀 하도록 한다.

8.13 기타 제품의 설치에 따른 각종 이견 사항은 감독자의 지시에 따라 진행하도록 한다.

8.14 계약기간 내 제작 후 영안실 냉장고 납품 설치는 병원 공사 일정에 따라 변동될 수 있다.



사체냉동고 사체냉장고 설치 시공 시설 공사.



안치실냉동고 안치실냉장고 설치 시공 시설 제작 제조 설비 공사.



사체냉동고 사체냉장고 10구 해부학실에 설치 시공 시설 공사.



사체냉동고 사체냉장고 10구 해외 수출. 사우디아라비아, 일본, 미국, 쿠바, 베네수엘라 등 여러나라 수출 해외시공 하였습니다.



영안실냉동고 지방 설치 시공 하기 위하여 상차 리프트차를 이용하여 큰차에서 내립니다.



안치실에 냉동고 시공 설치 2구 1쎄트 가스충전, 시운전, 누설시험, 진공시험하였습니다.



영안실 비품 서랍이 있는 염다이 2200 x 850 x 850



안치실비품 서랍식 염다이 및 관받침대 650 x 450 x 400



영안실냉장고 받트 시신보관용 받트 장례식장에서 영안실냉장고에 시신보관용으로 사용합니다.

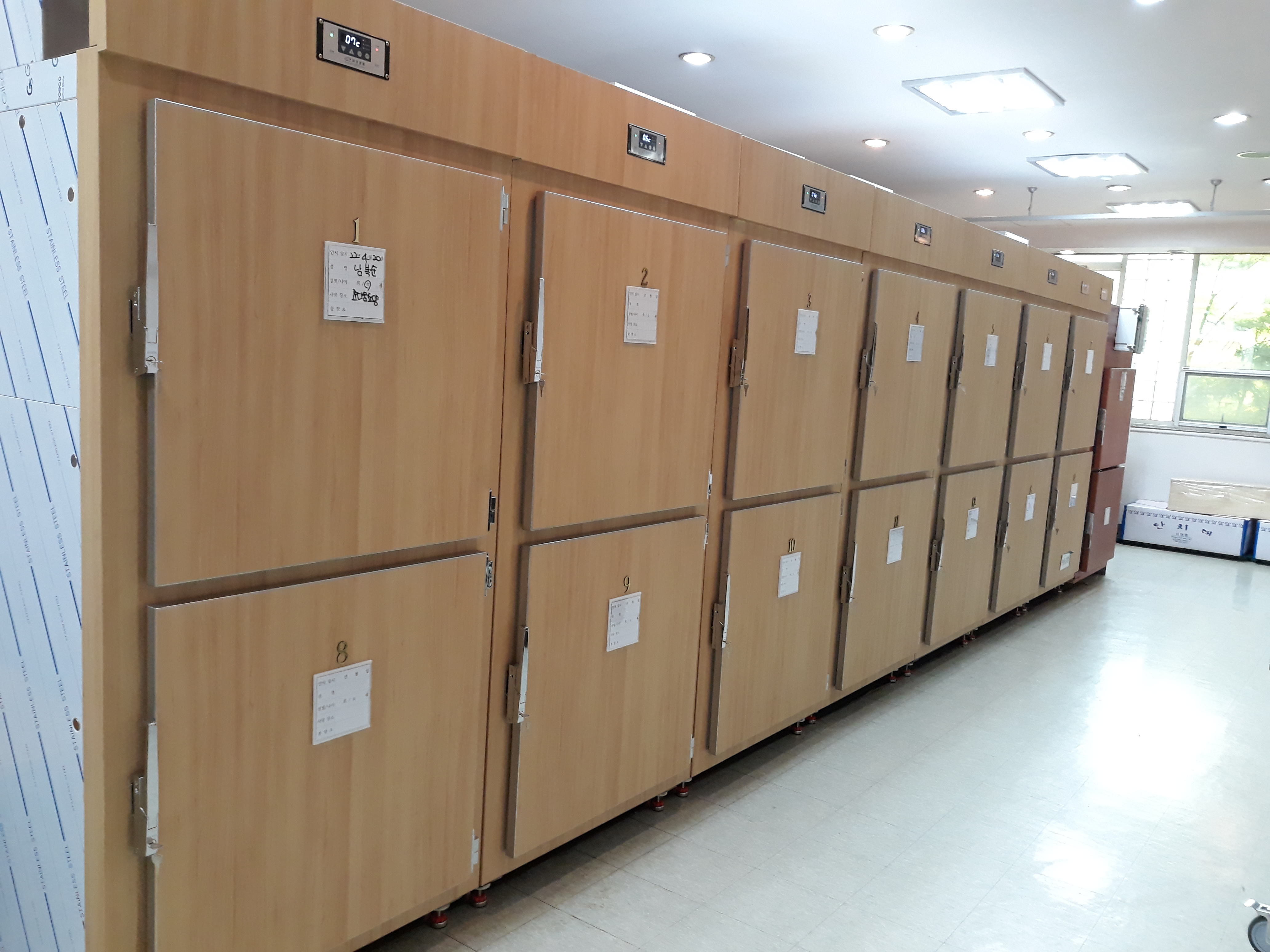

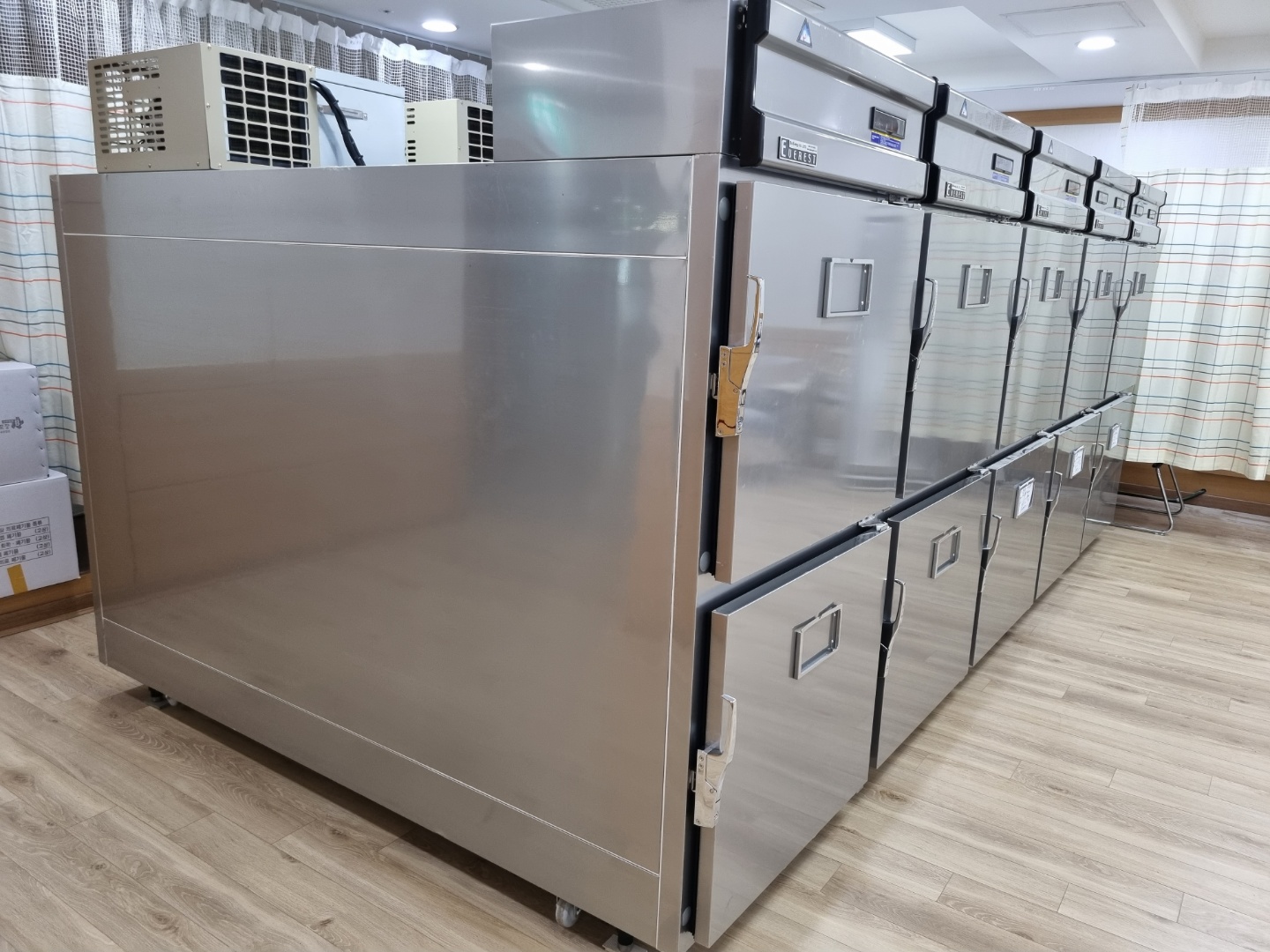

병원영안실냉장고 시신8구보관할 수 있게 설치 감염병용 2구 일반용 6구 감염병용은 아래 위가 분리되여 각각 냉동기계설치하여 콘트롤합니다.

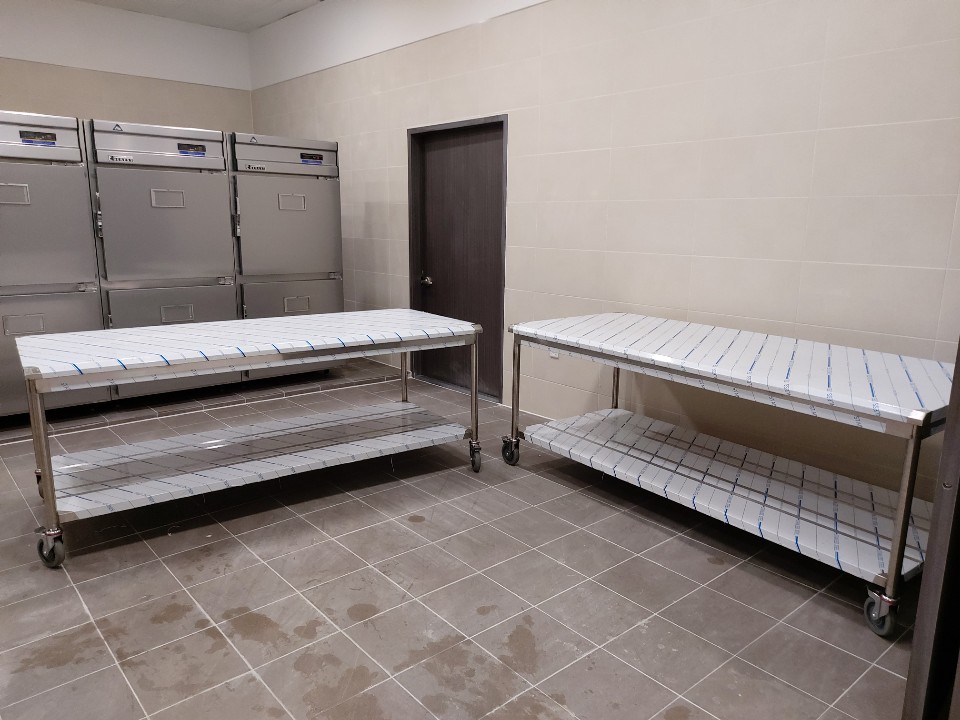

영안실 안에 시신보관냉장고 염다이 운반다이 납품 영안실냉장고 사용 온도 +4도 시신장기보관 시 사용온도 -5도 이하로 사용합니다.

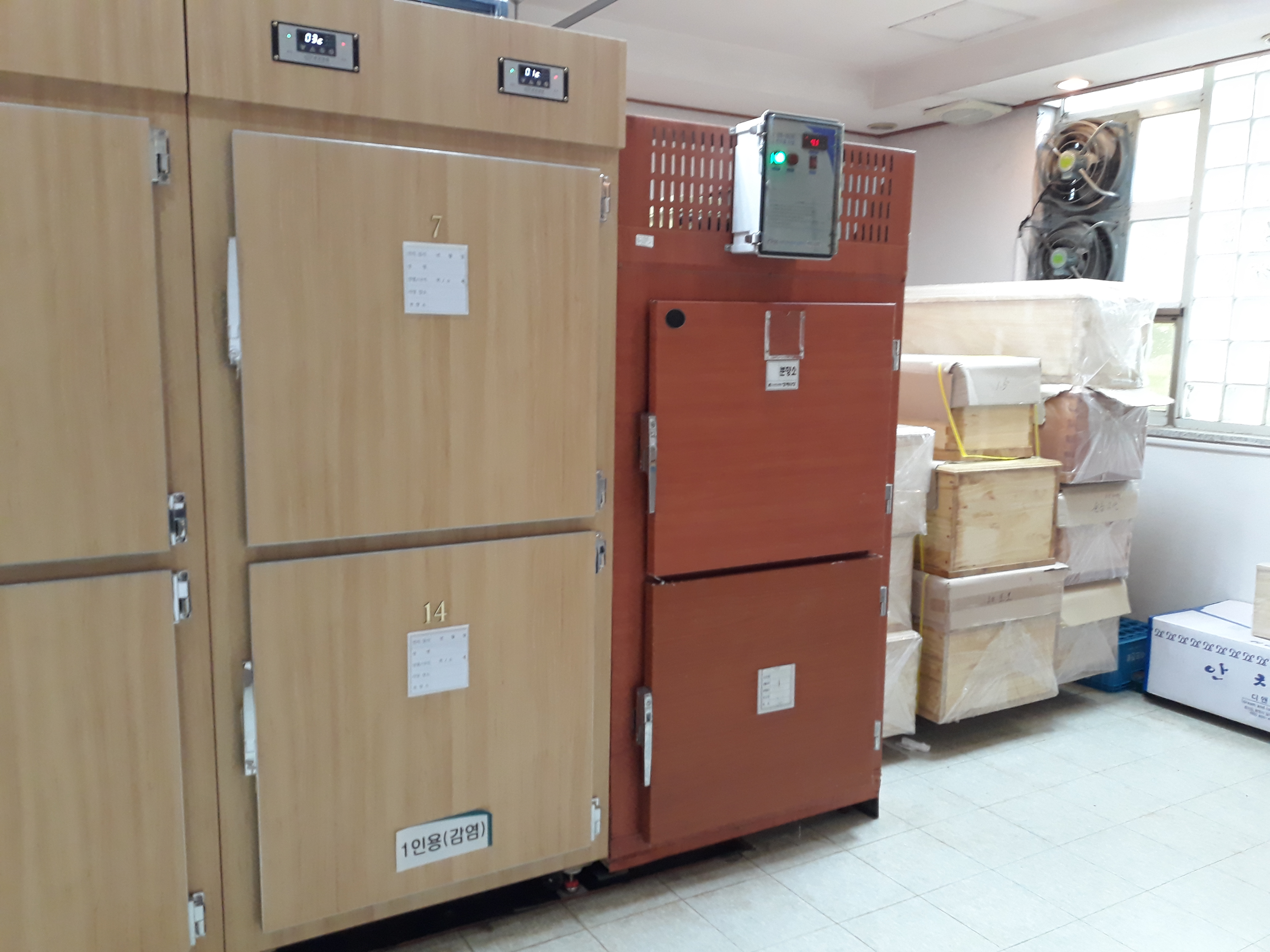

영안실냉장고 설치하고 사용 설명 감염자형 2대 일반형 1대 시공 설치하였습니다.

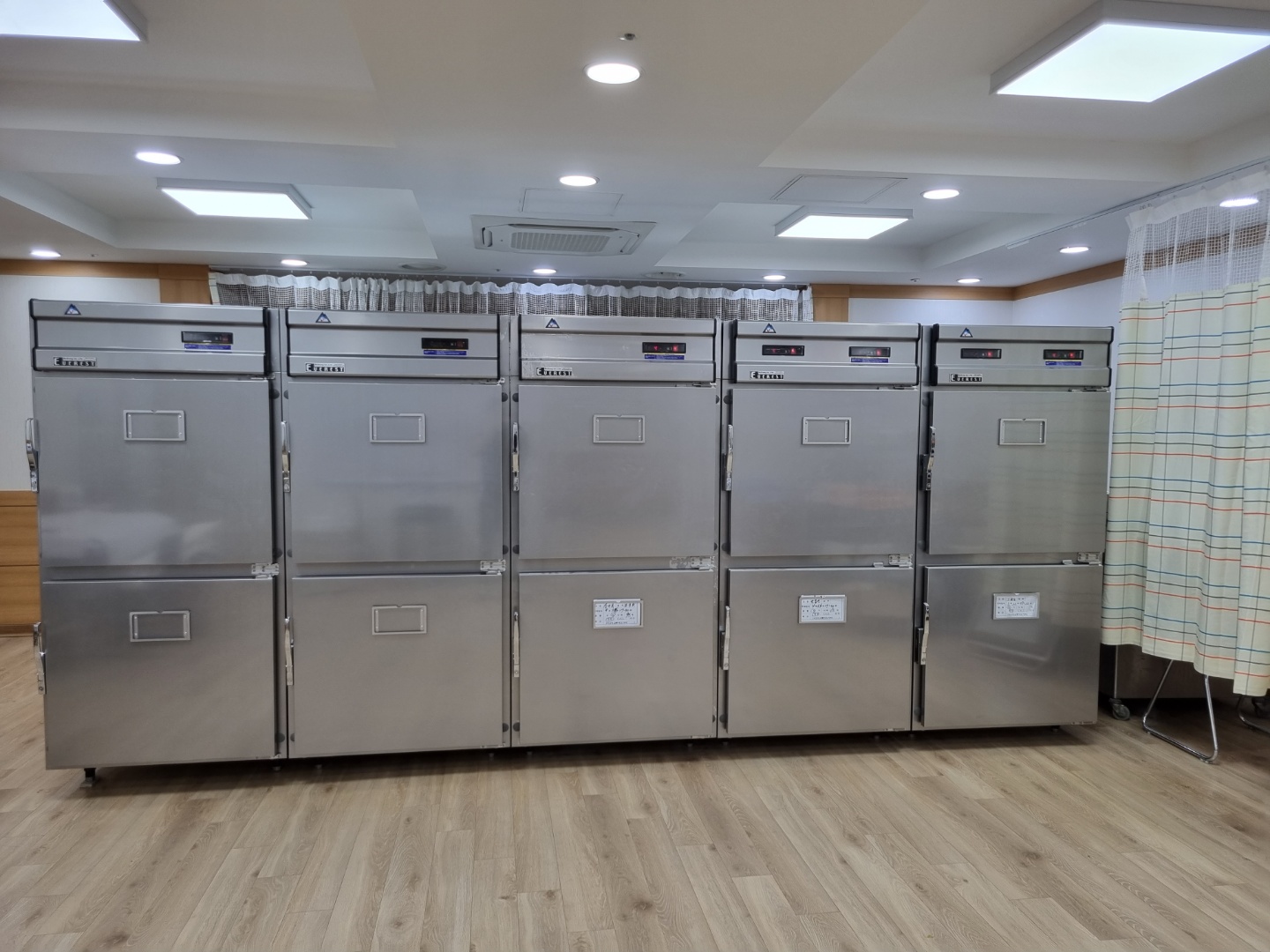

시신보관용 영안실냉장고 2구 1쎄트를 3조 시공 설치



장례식장 영안실에 냉장고 드러갈 입구입니다.



감염자형 영안실냉장고 구성품 판넬부분 : 1.우레탄판넬 2.바트 3.도아 4.회전바뀌 냉동기계 부분 : 1.케이싱 2.응축기(CONDENSER) 3.밀폐형 압축기 1/3HP (COMPRESSOR) 4.응축기 FAN 5.CONTROL BOX 및 조작판 6.증발기(EVAPORATOR) 7.증발기용 FAN 8.냉매배관(PIPING) 9.냉매배관 보온 10.보호장치 11.제상수 증발장치 12기타



재질 및 성능

​

1.부식이 없는 스테인레스(내부:2B 0.6t, 외부:2B H/L 0.6t)를 사용하며 각 구성 부품을 사용 용도에 맞게 제작하여야 하며, 충분히 기계적 강도 및 성질을 갖도록 제작한다.

​

2.실내 및 실외 어느곳이나 간편하게 설치되어야 하며, 유지보수는 펀리한 구조로 제작하여야한다.

​

3.우레탄 발포 50mm 이상의 패널을 사용하여야 하며, 열전달을 최소화한 패널을 사용 한다.

​

4.하부패널과 상부패널 코너부분에 이물질이 끼이지 않도록 발포하여 측면패넬과 상, 하 페널을 조립 또는 분해하가 편리하게 하며 기밀을 유지 한다.

​

5.영안실냉장고 DOOR 틀에는 열선 및 과열을 ㅂ방지하기위해 과열방지 히타를 부착하여야 하며, 외붕하의 온도차를 편차가 없게하여 결로현상을 방지하여야 한다.

​

6.DOOR LOCK 및 고정용 경첩은 하중에 견딜수 있도록 제작하여야 하며, 스테인레스 또는 크롬도금 처리가 되여야 한다.

​

7.손잡이 및 경첩 고정 BRACKET(3.2T 바링탬)은 부식을 방지하기 위해 아연도금 처리된 것으로 부착시켜야 한다.

​

8.영안실냉장고 설치 및 이동시 편리하게 이동하기 위해 하부에 회전식 고정바퀴 및 높이 고정대를 부착하여야 한다.

​

9.감염자 전용 패너은 상, 하칸이 밀폐되며 독립적으로 운전된다.

​
