안치 냉장고 제작 시공설치업체 부성냉동산업 안치 냉장고 사용온도 +2도 ~ +4도 크기 880 x 2400 x 1950 재질 스텐 우레탄 발포 보온 2구 1쎄트가 한 조입니다.
안치 냉장고 제작 시공설치업체 부성냉동산업 안치 냉장고 사용온도 +2도 ~ +4도 크기 880 x 2400 x 1950 재질 스텐 우레탄 발포 보온 2구 1쎄트가 한 조입니다.
안치 냉장고 기본형 및 대형 시공설치 안치 냉장고 대형 크기 950(1000) x 2500 x 2250 재질 스텐, 보온 우레탄 발포하여 제작합니다.

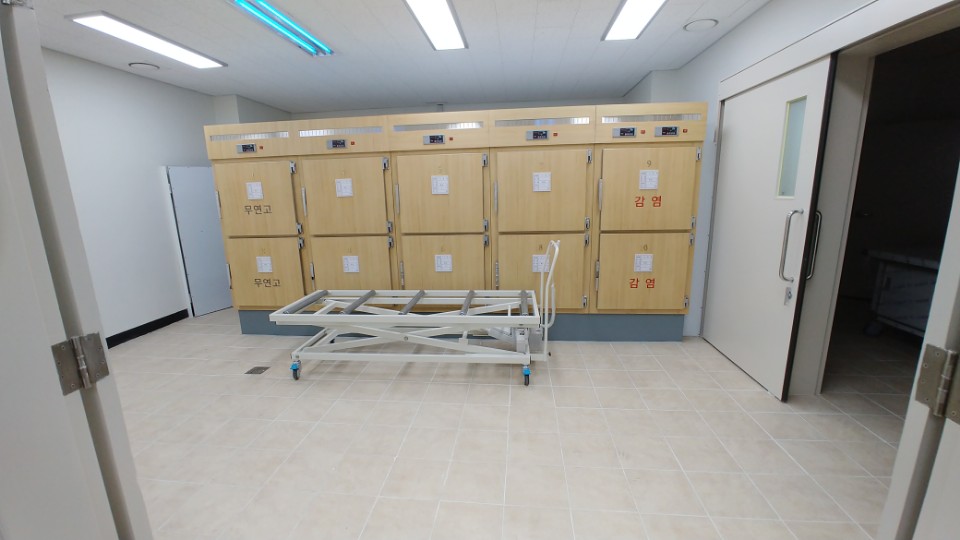

안치 냉장고 종류는 안치 냉장고 일반형, 안치 냉장고 대형, 안치 냉장고 감염자용, 안치 냉장고 무연고자용을 시공설치 하였습니다.
안치 냉장고 감염자용 사용온도 -5도 ~ -15도 안치 냉장고 무연고자용 사용온도 -15 ~ -20도 입니다.
안치 냉장고 일반형 크기 880 x 2400 x 1950 도어 크기 750 x 590 내부 크기 690 x 2265 x 560 안치 냉장고 대형 크기 950 x 2500 x 2250 도어 크기 780 x 690 내부 크기 750 x 2350 x 650
안치 냉장고 소독 장치 자외선살균 소독, 오존 산소발생기 소독 장치를 부착하여 제작 시공한 제품입니다.
안치 냉장고 2구 1쎄트 기본형 기본형을 여러대 연결하여 사용합니다. 사용온도 +2도 ~ +4도 이고 전기용량은 0.5kw 입니다.

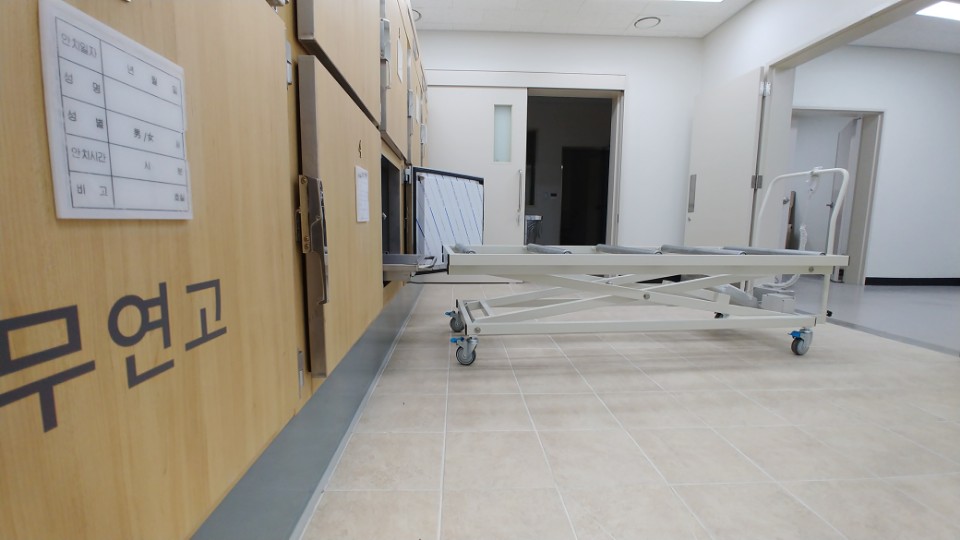

시신 리프트를 사용하여 안치 냉장고에 시신을 보관. 리프트 크기 하단 280mm 상단 1600mm
시체 이동 리프트는 유압 수동식이 있고 전동식이 있습니다.
장례식장에 시신 보관용 안치 냉장고 설치 씨티지 붙어서 제작 제조하여 납품 설치하였습니다.
여러대 설치하여 수평을 맞추어서 시공설치 합니다.
설치하고 시 운전 냉기가 잘 나오는지 확인하고 도어 손잡이를 조정하여 줍니다.
시공설치 완료 감염병용 안치 냉장고 1조, 일반용 안치 냉장고 4조 설치시공 하였습니다.
안치 냉장고 제품규격서 Mortuary Rerfrigerator (2Body)
물품 목록번호 품 명 단위 수량 물품 분류번호 물품 식별번호 한 글 영 문 42261806 안치 냉장고 MORTUARY REFRIGERATOR CABINET 대 1 1. 규격
안치 냉장고 제품의 규격 mm 880 x 2400 x 1900 도어의 규격 mm 700 x 1750 x 30 내부의 규격 mm 725 x 2200 x 1600 받드의 규격 650 x 2150 x 60 사용 전원 220VAC x 1P x 60hz 소비전력 kW 0.5kW(재생히팅 시) 고 내 온도 (+2℃ ~ +5℃) 냉각방식 공냉식(강제순환방식) 콤프레셔 (밀폐형), 1/3HP 단열재 폴리우레탄 A+B 원액발포 50mm이상 주요재질 Stainless Steel(SUS304) 2. 일반 적용
2.1 안치 냉장고는 한국 산업 규격의 규정에 맞게 제작된 제품으로서 제품의
규격, 성능 구조가 우수한 제품이어야 한다.
2.2 안치 냉장고는 냉장용으로 실내에 있는 공기를 열교환기를 통과하면서
냉각된 찬 공기를 FAN에 의해 직접 실내에 토출하는 구조를 가져야 한다.
2.3 안치 냉장고는 방부처리 전 사체의 가장 이상적인 조직을 장기간 보존하여
부패하지 않도록 제작한 장비이어야 한다.
3. 세부 내역
NO 명 칭 규 격 재 질 수량 비 고 1 BODY FRAME(외부) SUS304 1 2 BODY FRAME(외부) SUS304 1 3 GUIDE RAIL SUS304 2 4 GUIDE ROLLER Φ40x20t M/C NYLON 12조 5 시체 받드 SUS304 2 6 CONTROL PANEL 전원스위치,램프
온도계,온도조절기1SET 7 콘덴싱 유니트 2HP 콤프레셔 1SET 8 DOOR SUS304 2 9 DOOR 패킹 실리콘 패킹 2 10 DOOR 경첩(HINGE) ZDC크롬도금 4 11 DOOR손잡이 잠금장치 ZDC크롬도금 2 12 BASE FRAME SUS304 1 13 CASTER 6" PANEL형 중량바퀴 4 14 BUMPER RUBBER 10 4. 안치냉장고 구성품의 내역
4.1 BODY FRAME
4.1.1 BODY FRAME은 스테인레스 PLATE를 사용하여 각 구성
부품을 용도에 맞게 지지할 수 있는 충분한 기계적 강도 및 성질을 갖도록 제작
한다.
4.1.2 제품은 유지보수가 편리한 구조로 제작한다.
4.1.3 단열 및 흡음에 필요한 부분은 50mm이상 두께로 우레탄원액 A+B를 발포하여
제작한다.
4.1.4 BODY FRAME 표면에는 유광처리된 필름을 코팅 처리하여 제품이 부식되지 않도록
제작한다.
4.2 GUIDE RAIL
4.2.1 GUIDE RAIL은 사체받드가 GUIDE ROLLER를 타고 원활히 움직이도록
ROLLER를 지지하는 부분으로 스테인레스를 절곡, 용접하여 제작한다.
4.3 GUIDE ROLLER
4.3.1 GUIDE ROLLER는 사체받드가 내부에서 원활히 움직이도록 제작한다.
4.3.2 GUIDE ROLLER는 M/C NYLON Φ40x20을 가공하여 제작하고, 양쪽 끝에는
볼베어링을 사용하여 받드의 이동시 ROLLER가 회전하여 움직이도록 제작한다.
4.4 시체받드
4.4.1 사체받드는 스테인리스를 절곡, 용접하여 제작한다.
4.4.2 사체받드의 작동 시 내부에서 끼임 등이 없이 원활히 작동하도록 제작한다.
4.5 CONTROL PANEL
4.5.1 CONTROL PANEL내의 모든 전장품은 소정의 절연거리를 유지하여 부착하고
절연시험을 하여 이상이 없도록 제작한다.
4.5.2 모든 부품은 내전압 시험에 이상이 없도록 제작한다.
4.5.3 구성 부품
1) 전원 스위치 : ON/OFF
2) 램프 : 전원램프(적색) , 작동램프(청색) , 제상램프(황색)
3) 자동 온도 조절기
4) 온도계
4.6 콘덴싱 유니트
4.6.1 증발기 : 1/3HP이상을 사용하여야 한다.
1) CROSS FINNED TUBE식으로 순도 99% 이상의 이음매 없는 인탈산 동관 또는
동등품 이상의 것을 사용하며 품질의 균일함과 사용상 해로운 결함이 없도록
제작한다.
2) FAN은 순도 99.9%이상의 알루미늄 코일을 사용하며 표면은 양호하고 품질이 균일
한 제품을 사용하고 열전달률을 향상시킨 제품을 사용한다.
3) TUBE와 알루미늄 FAN과의 열전달이 가능하도록 기계확관을 하여 완전 밀착시켜
충분한 열 접촉면을 갖도록 한다.
4) 응축수는 자체 증발 시킨다.
4.6.2 증발기용 FAN
1) FAN MOTOR는 소정의 회전수에서 충분한 강도를 지니도록 한다.
2) 구동방식은 직결 구동 방식을 사용한다.
3) MOTOR는 밀폐형으로 하여 절연등급 E종을 사용한다.
4) FAN 날개는 흡입용을 사용하고 충분한 비틀림 강도를 가져야 하며 날개가 빠지지
않도록 조임 부분을 처리한다.
5) MOTOR에 인입되는 전선은 2중 TUBE를 사용하여 감전의 위험을 없애야 한다.
4.6.3 응축기
1) 응축기는 5.6.1의 증발기와 같은 방법으로 제작한다.
2) 응축기용 FAN은 동절기 외기의 온도저하로 인한 과냉각을 방지하기 위하여 압력
스위치를 설치하여 FAN을 제어할 수 있는 시스템으로 제작한다.
4.6.4 압축기(콤프레셔)
1) R-134용 밀폐형 왕복동식을 사용하고 흡입가스 냉각방식을 사용한다.
2) 압축기의 연결 시 용접부위는 검정색 페인트를 칠하고 전선연결 시 정격 콘넥터를
이용한다.
3) 윤활유가 배관으로 넘어감을 방지할 수 있는 유분리기를 설치하고 윤활유의 회수가
용이하도록 한다.
4) BASE에는 방진고무를 사용하여 진동과 소음을 방지한다.
4.6.5 실외기용 FAN
1) 실내 증발기(2HP용)의 FAN과 동일한 방법으로 제작한다.
2) FAN의 용량은 응축기의 용량에 맞게 설치한다.
4.7 DOOR
4.7.1 DOOR는 스테인레스를 사용하여 제작한다.
4.7.2 DOOR의 주위에는 열선을 넣고 외부와의 온도차를 적게 하여 냉기유출을 최소화
하여 결로현상을 방지하도록 제작한다.
4.7.3 DOOR는 잠금형 개폐장치로 원터치로 문을 열고 닫을 수 있으며 완전히 밀폐되도
록 제작한다.
4.7.4 DOOR의 전면에는 안치자의 구분이 쉽도록 명판과 번호판을 부착하였다.
4.7.5 DOOR 손잡이는 ZDC 크롬 도금되어 있는 부품을 사용하여 장기간 사용하여도 부식되지 않도록 하고 잠금장치를 부착한다.
4.7.6 DOOR 경첩은 ZDC 크롬 도금되어 있는 부품을 사용하여 장기간 사용하여도 부식
되지 않도록 한다.
4.8 BASE FRAME
4.8.1 BASE FRAME은 스테인레스를 사용하여 제작한다.
4.8.2 BASE FRAME에는 바닥이 고르지 않을 경우 수평을 맞추기 위하여 조정발을
부착한다.
4.9 BUMPER
4.9.1 내부에는 사체받드의 이동시 벽면과의 충돌로 인한 파손을 방지하기 위해 완충
고무를 부착한다.
4.10 냉매 배관
4.10.1 배관 재료는 순도 90%이상의 이음매 없는 인탄산 동관 또는 동등품 이상의
재료를 사용한다.
4.10.2 배관의 용접부위는 기밀을 유지하기 위여야 하며 배관내부에는 수분이나 이물
질 등 CYCLE상 유해한 물질이 없어야 한다.
4.10.3 시스템 구성 후 배관 내부는 진공 건조 시킨 후 소정의 냉매를 충전시킨다.
4.10.4 저온으로 인한 배관재의 파열 및 파손이 없는 재료를 사용한다.
안치 냉장고 표준형 2구 1쎄트 일반적으로 안치실에 설치하고 시신을 +4도에 보관합니다.
안치 냉장고 10구 실험실에서 시신 보관 안치합니다.
5. 무상 수리 기간
무상 수리 기간은 기기 설치 완료 후 1년으로 한다.
