- 목 차 -
1. 개 요 ................................................ 1
2. 외관 및 주요 기능 .............................. 1
3, 구 성 ................................................ 1
4, 기능 및 사양 ..................................... 2
5. 설치 방법 및 순서 ............................. 3
6. 조작 방법(온도 설정) ......................... 4
7. 사용상 주의사항 ............................... 5
8. 전기 회로도 ...................................... 6
9. 고장 점검 및 조치 사항 ..................... 7
10. 부품 목록표 .................................... 8
1. 개 요
1) 본 운영 및 정비교범은 일반용 영안실냉장고 (WBCAI-022) 구입 및 사용하시는 분들에 이해를 돕기 위하여 사용 방법 사용상 주의사항, 고장처리 방법 등을 수록하였다.

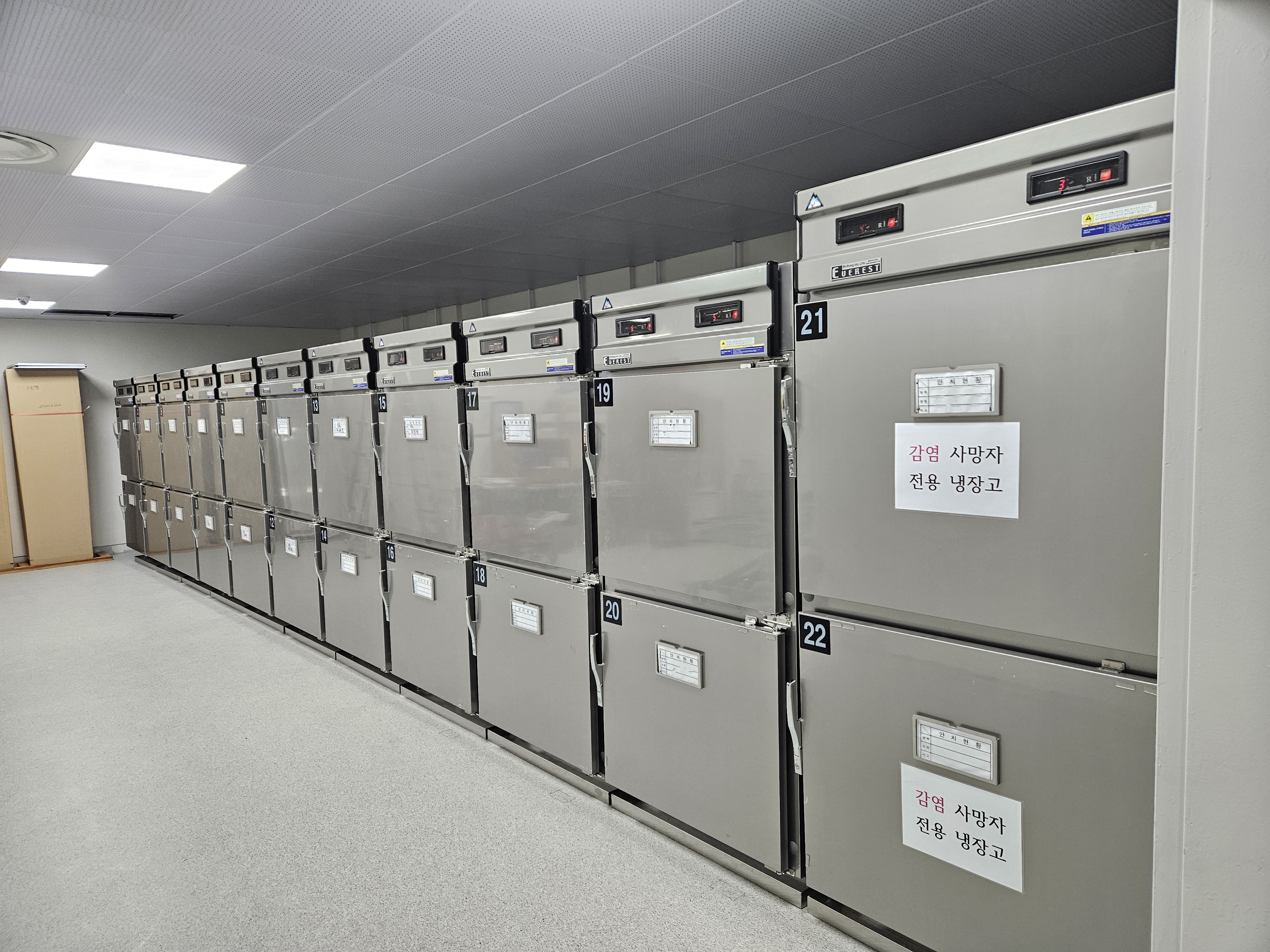

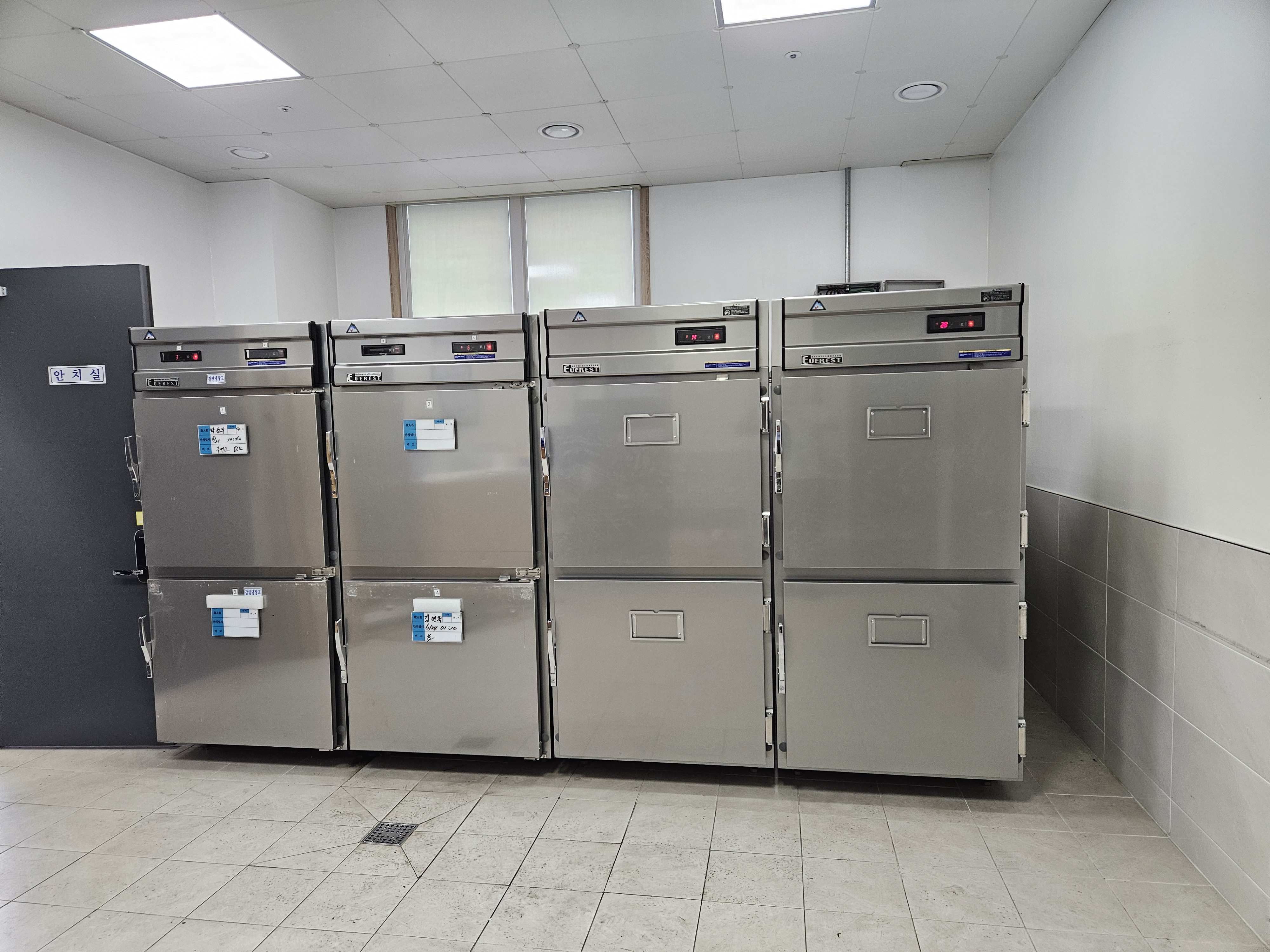

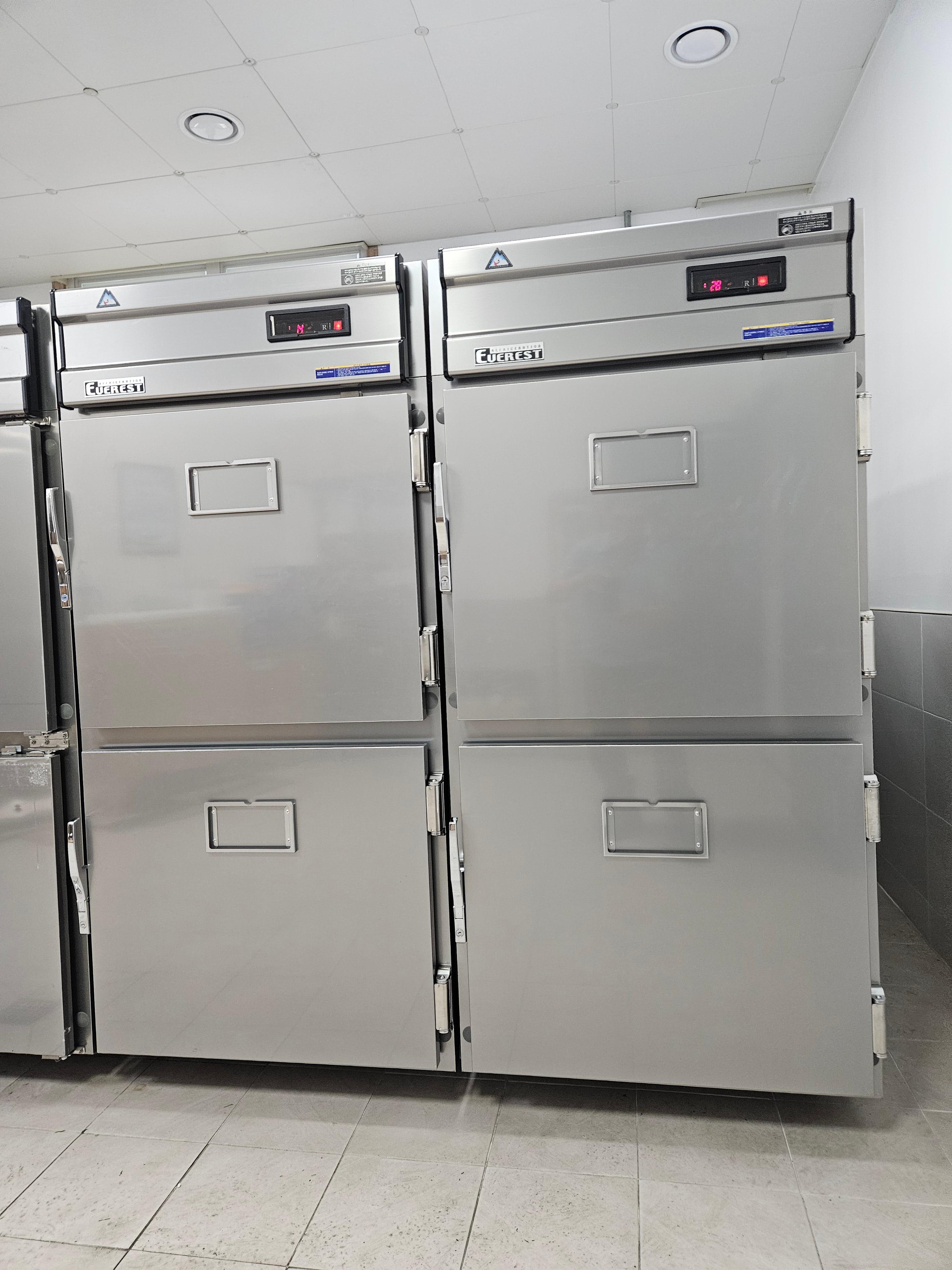

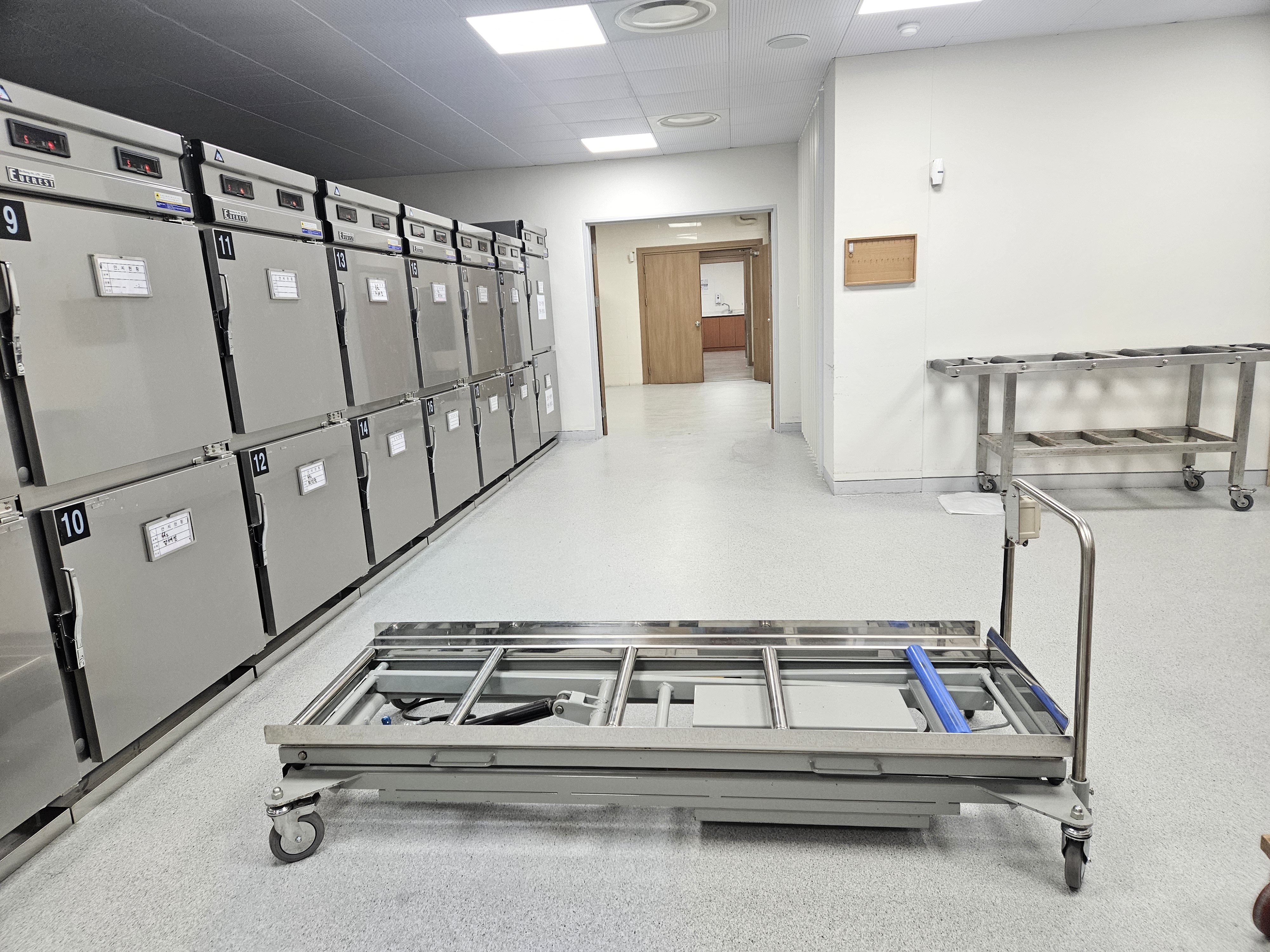

2. 외관 및 주요 기능
1) 크기(mm) : 870 X 2330 X 1950
2) 내부 소재 : Stainless steel
3) 외부 소재 : Stainless steel (표면 코팅)
4) 문 : 180도 개폐
5) 내부습기제거용 프레임 히팅 장치
6) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형
7) 단열재 : 폴리우레탄 A+B 원액발포
8) 전원 : AC220V 50/60hz 1kw
9) 온도 : -5℃∼10℃±2℃
10) 냉매 : 가스 R-404 ~ R-134
11) 주요 기능 : 설정온도 자동순환조절, 자동재생, 안정기(과부하방지)
12) 각 층별 트레이 이동용 바퀴장착
3. 구 성
1) Control panel .......................................................................... 1EA
2) 온도표시기 .............................................................................. 1EA
3) 온도조절기 .............................................................................. 1EA
4) 냉장고 하부 4"바퀴 .................................................................. 4EA
5) 콘덴서 : 강제 공기순환방식 ....................................................... 1EA
6) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형 ........ 2EA
4. 기능 및 사양
(WBCAI-022) 형태 2구용 사용온도범위 -5℃∼10℃±2℃ 재질 스테인레스 스틸 304 사용냉매 R-404 ~ R-134 순환방식 공랭식 법적능력(RT) 1.5 냉동유주입량(L) 1.2 전열면적 1Hp Fan Size 200X48 Fan Motor 9X4P 풍량(CMM) 250 제어방식 Heater Type 제어장치 과전류 계전기 및 개폐기외 소비전력 1KW ~ 1,5KW 가로 870mm 세로 2330mm 높이 1950mm 정격전원 AC 220V, 60Hz
5. 설치 방법 및 순서
1) 영안실냉장고 케이스 안착.
2) 증발기 부착.
3) 컨덴싱 유니트 안착
4) 고압 저압 배관 연결
5) 평창변(모세관) 부착
6) 배관 질소 세척
7) 배관 용접
8) 배관 누설 검사
9) 가스 충전
10) 컨덴싱 유니트와 콘트롤 박스 조작선 출력선 연결
11) 유니트 쿨러와 콘트롤 박스 조작선 출력선 연결
12) 전원 220v 60hz 0.5kw 이상 연결
13) 온도 쎄팅
14) 스위치 오픈
6. 조작 방법(온도 설정)
1) 온도설정 설정키 한번 누르면 LED램프 깜박임. 이때 올림-내림키로 희망온도 설정
2) 주기설정 (운전시간) : 설정키 2번 누름 주기LED 깜박임. 이때 올림-내림키로 희망주기시간 설정
3) 제상시간 설정키 3번 누름 제상LED 깜박임. 이때 올림/내림키로 설정
4) 주기=(시간) 제상시간 =(분) 제상동작 시(DF) 표시됨
7. 사용상 주의사항
1) 정격 전압을 사용 하십시오
2) 설치 시 및 설치 후 장비의 수평 상태를 유지
3) 온도 설정의 편차를 자주 변경하는 것을 줄여 주시기 바랍니다.
4) 문 개폐 시 과도한 힘을 가하지 말 것
5) 냉매의 유출 여부를 3개월에 한 번씩 확인하여 주시기 바랍니다.
6) 트레이 사용 시 무리한 힘을 가하지 말 것
1. 개 요
1) 본 운영 및 정비교범은 시신보관냉장고 (WBCAI-0100FF) 구입 및 사용하시는 분들에 이해를 돕기 위하여 사용 방법 사용상 주의사항, 고장처리 방법 등을 수록하였다.

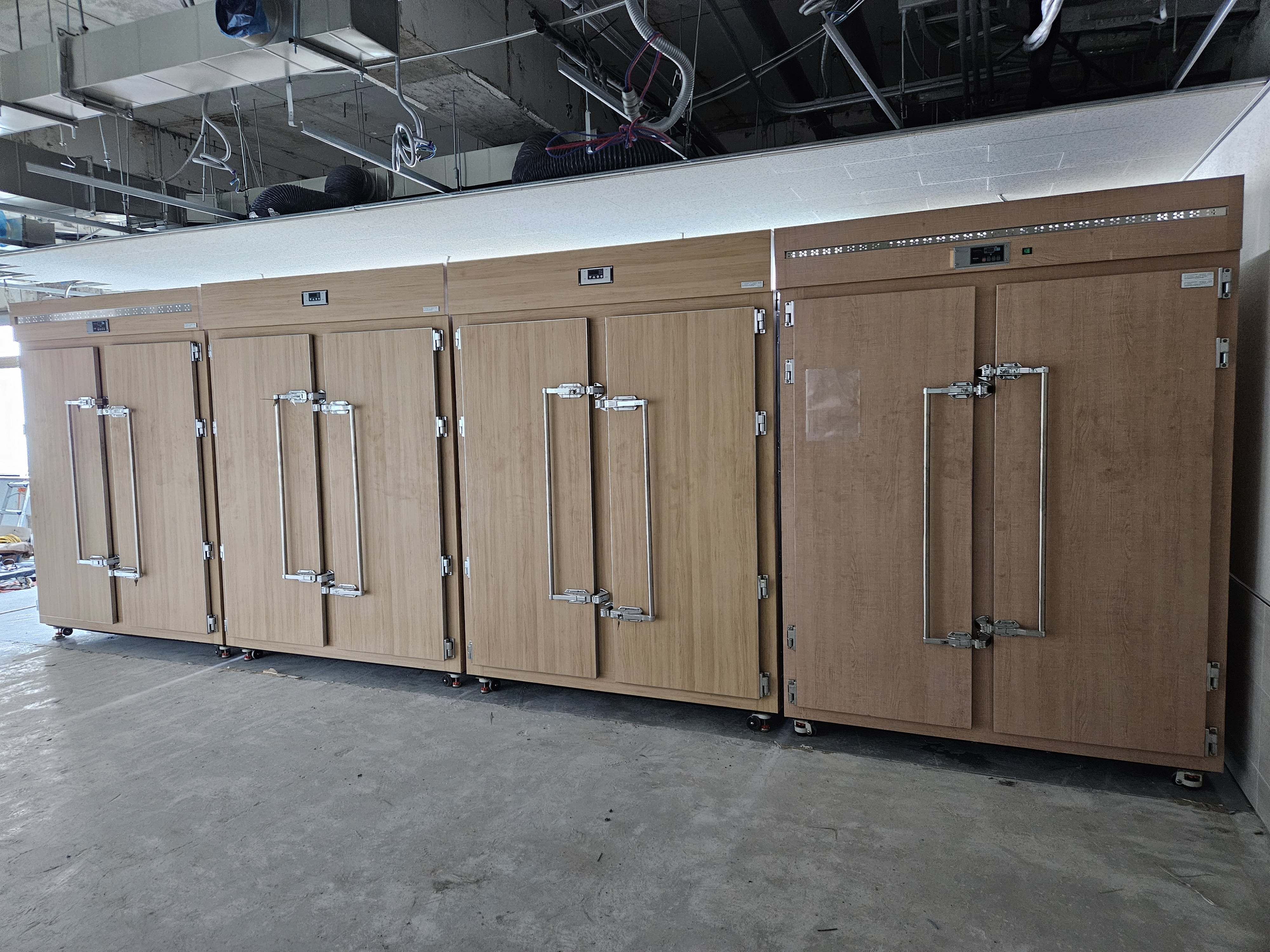

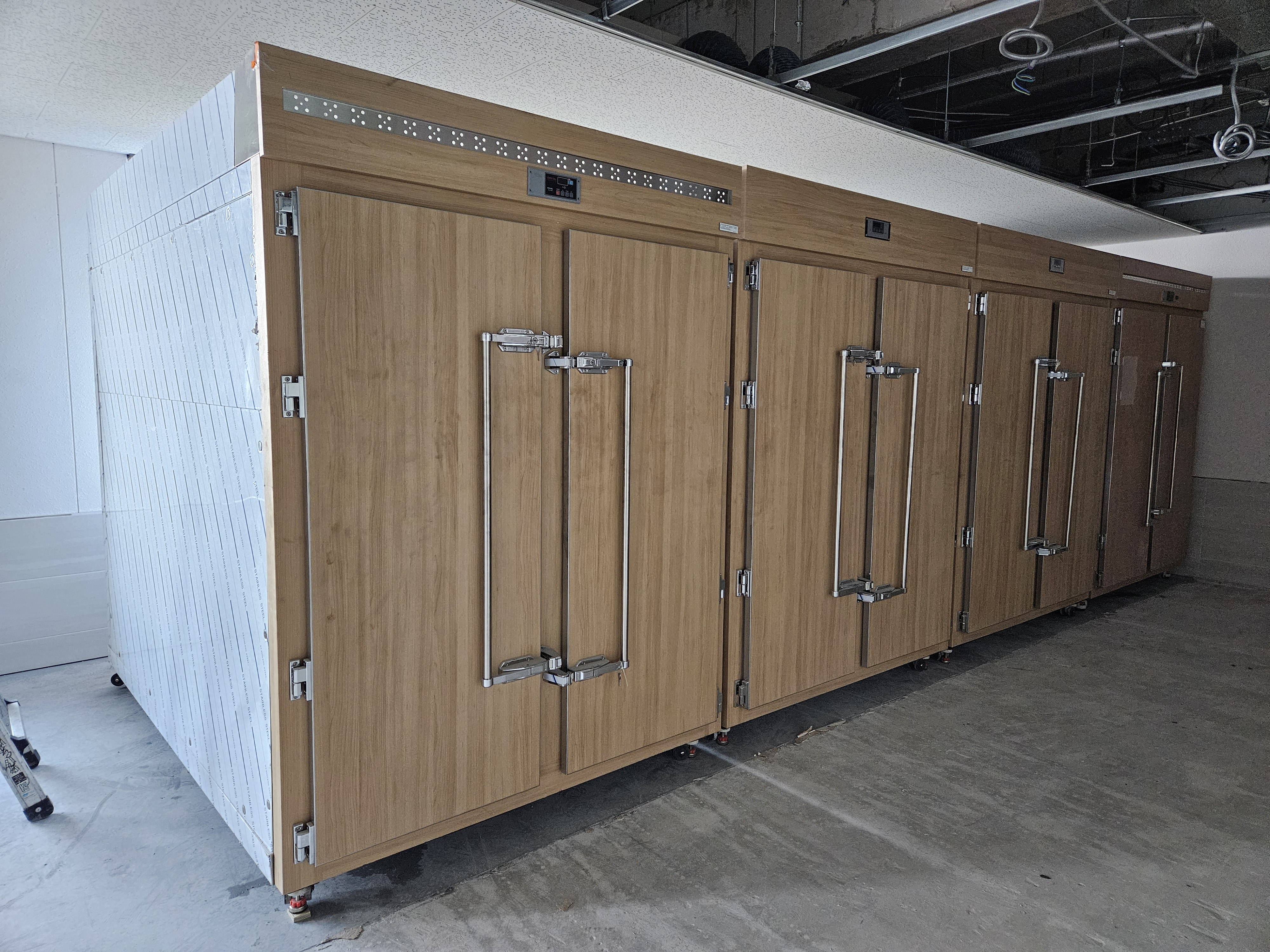

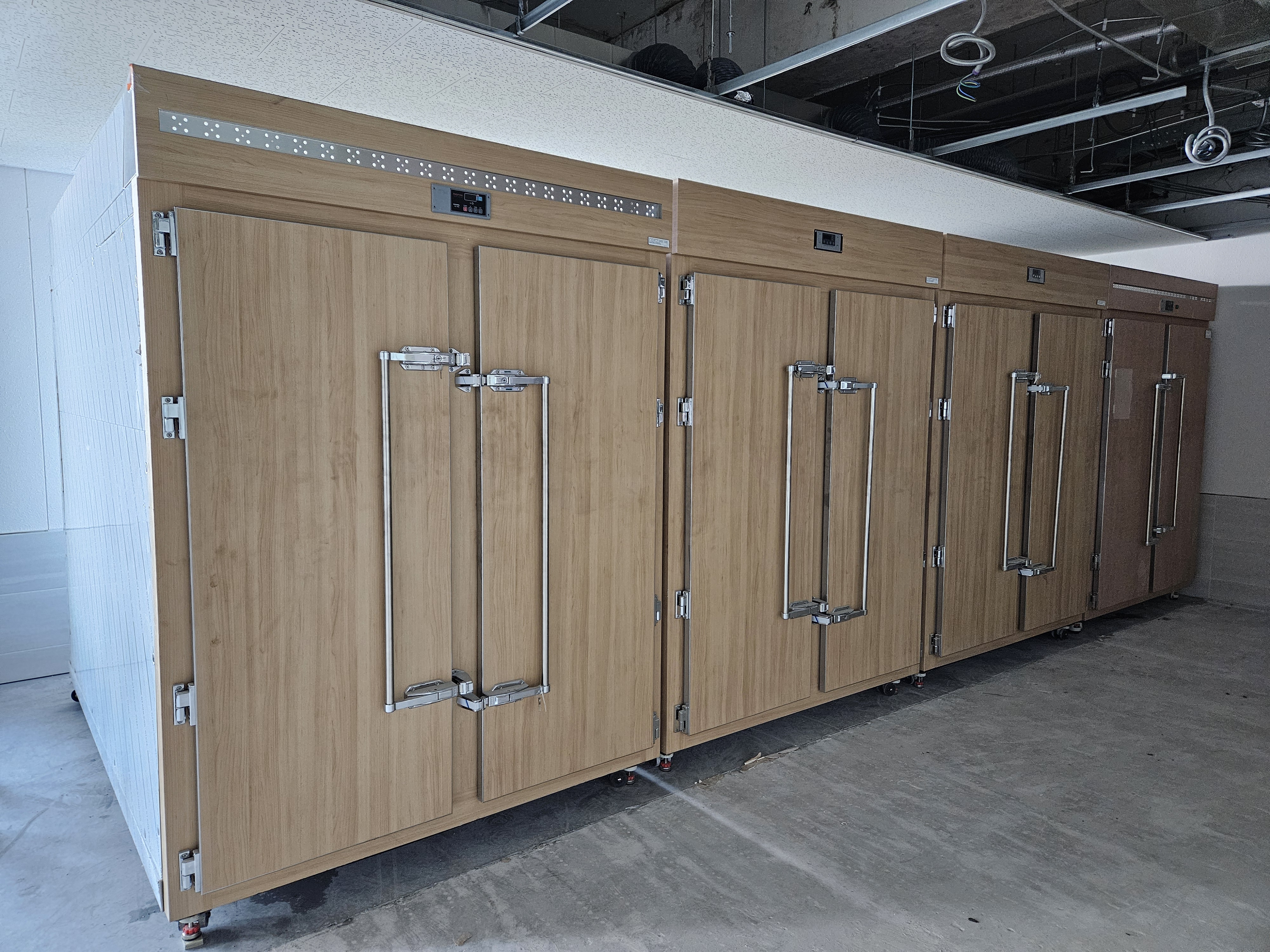

2. 외관 및 주요 기능
1) 크기(mm) : 1650 X 2400~2700 X 2200~2400
2) 내부 소재 : Stainless steel
3) 외부 소재 : Stainless steel (표면 모잭필름 코팅)
4) 문 : 180도 개폐
5) 내부습기제거용 프레임 히팅 장치
6) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형
7) 단열재 : 폴리우레탄 A+B 원액발포
8) 전원 : AC220V 50/60hz 3.75kw
9) 온도 : +4℃ ∼ -18℃±2℃
10) 냉매 : 가스 R-404 ~ R-22
11) 주요 기능 : 설정온도 자동순환조절, 자동재생, 안정기(과부하방지)
12) 각 층별 트레이 이동용 바퀴장착
3. 구 성
1) Control panel .......................................................................... 1EA
2) 온도표시기 .............................................................................. 1EA
3) 온도조절기 .............................................................................. 1EA
4) 냉장고 하부 4"바퀴 .................................................................. 4EA
5) 콘덴서 : 강제 공기순환방식 ....................................................... 1EA
6) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형 ........ 10EA
4. 기능 및 사양
(WBCAI-0100FF) 형태 10구용 사용온도범위 + 4℃ ∼ -18℃±2℃ 재질 스테인레스 스틸 304 사용냉매 R-404, R-22 순환방식 공랭식 법적능력(RT) 3.8 냉동유주입량(L) 1.8 전열면적 5Hp Fan Size 350X48 Fan Motor 25X4P 풍량(CMM) 84 제어방식 Heater Type 제어장치 과전류 계전기 및 개폐기외 소비전력 3.75KW 가로 1650mm 세로 2700mm ~2400mm 높이 2400mm ~ 2200mm 정격전원 AC 220V, 60Hz
5. 설치 방법 및 순서
1) 영안실냉장고 케이스 안착.
2) 증발기 부착.
3) 컨덴싱 유니트 안착
4) 고압 저압 배관 연결
5) 평창변 부착
6) 배관 질소 세척
7) 배관 용접
8) 배관 누설 검사
9) 가스 충전
10) 컨덴싱 유니트와 콘트롤 박스 조작선 출력선 연결
11) 유니트 쿨러와 콘트롤 박스 조작선 출력선 연결
12) 전원 220v 60hz 3.75kw 이상 연결
13) 온도 쎄팅
14) 스위치 오픈
6. 조작 방법(온도 설정)
1) 온도설정 설정키 한번 누르면 LED램프 깜박임.이때 올림-내림키로 희망온도 설정
2) 주기설정 (운전시간) : 설정키 2번 누름 주기LED 깜박임.이때 올림-내림키로 희망주기시간 설정
3) 제상시간 설정키 3번 누름 제상LED 깜박임. 이때 올림/내림키로 설정
4) 주기=(시간) 제상시간 =(분) 제상동작 시(DF) 표시됨
10. 부품 목록표
1) 컨텐싱유니트 3.75KW
2) 유니트쿨러 3.75KW
4) 유니트 쿨러 홴모타 250W
5) 컨덴싱 유니트 홴모타 380W
6) 드라이어 3/8“
7) 팽창변 2.8TON
8) 온도조절기 SL-EHD
9) 전원스위치
10) 재생히타
11) 히타T/C
12) 마그네트 3.75KW용 냉동기
13) 마그네트 3.75KWP용 히타용
14) 드레인 호스 30
15) 열선 도어 히타 150W
16) 열선 드레인 히타 30W
17) 열선 증발기 히타 30W
18) 사체받이 10EA 스텐 304
19) 이동 롤라 98 15EA스텐 304
20) 고정 롤라 75 8EA스텐 304
