본 운영 및 정비교범은 사체냉장고 (WBCAI-020) 구입 및 사용하시는 분들에 이해를 돕기 위하여 사용방법 사용상주의사항, 고장처리방법 등을 수록하였다

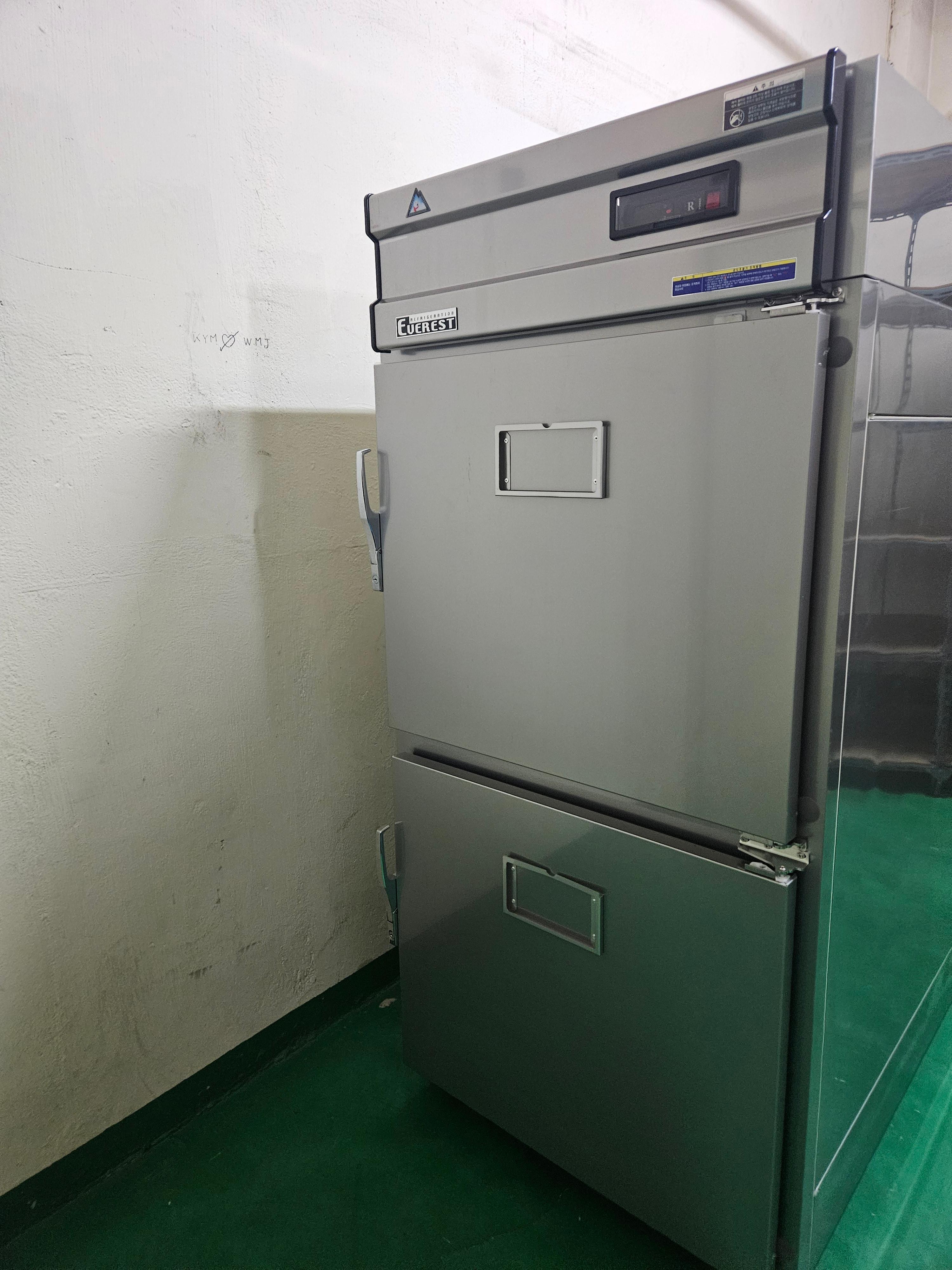

2. 외관 및 명칭
1) 크기 : 880 X 2400 X 1900
2) 내부소재 : Stainless steel
3) 외부소재 : Stainless steel (표면 투명필름 코팅)
4) 문 : 180도 개폐
5) 내부 습기 제거용 프레임 히팅 장치
6) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형
7) 폴리우레탄 단열재
8) 전원 AC220V 50/60hz 0.8kw
9) 온도 +3도 ~ +5도
10) 냉매 : 가스 R-404a, R-134a
11) 주요기능 : 설정온도 자동순환조절, 자동재생, 안정기(과부하방지)
12) 각 층별 트레이 이동용 바퀴장착
3. 구성
1) Control panel -- 1EA
2) 온도표시기 -- 1EA
3) 온도조절기 -- 1EA
4) 냉장고 하부 4"바퀴 -- 4EA
5) Compressor : 1/3HP -- 2EA
6) 콘덴서 : 강제 공기순환방식 -- 1EA
7) 사체 트레이 : Stainless steel 304재질의 이음새 없는 절곡형 -- 2EA
4. 기능 및 사양
형명 : 사체냉장고 (WBCAI-020) 형태 2구용 사용온도범위 +2도 ~ +4도 재질 스테인레스 스틸 304 사용냉매 R-404a, R-134a 순환방식 공랭식 법적능력(RT) 0.3 냉동유주입량(Liter) 1 전열면적 1/3Hp Fan Motor 6X4P 풍량(CMM) 15 제어방식 Heater Type 제어장치 과전류 계전기, 과전류 개폐기외 소비전력 0.5KW 가로 2400mm 세로 880mm 높이 1900mm 정격전원 AC 220V, 60Hz
5. 설치방법 및 순서
1) 사체냉장고 케이스 안착.
2) 증발기 부착.
3) 컨덴싱 유니트 안착
4) 고압 저압 배관 연결
5) 모세관 부착
6) 배관 질소 세척
7) 배관 용접
8) 배관 누설 검사
9) 까스 충전
10) 컨덴싱 유니트와 콘트롤 박스 조작선 출력선 연결
11) 유니트 쿨러와 콘트롤 박스 조작선 출력선 연결
12) 전원 220v 60hz 0.5kw 이상 연결
13) 온도 쎄팅
14) 스위치 오픈
6. 조작방법(온도설정)
1) 온도설정 설정키 한번 누르면 LED램프 깜박임. 이때 올림-내림키로 희망온도 설정
2) 주기설정 (운전시간) : 설정키 2번 누름 주기LED 깜박임. 이때 올림-내림키로 희망주기시간 설정
3) 제상시간 설정키 3번 누름 제상LED 깜박임. 이때 올림/내림키로 설정
4) 주기=(시간) 제상시간 =(분) 제상동작 시(DF) 표시됨
7. 사용상 주의사항
1) 정격 전압을 사용 하십시오
2) 설치 시 및 설치 후 장비의 수평 상태를 유지
3) 온도 설정의 편차를 자주 변경하는 것을 줄여 주시기 바랍니다.
4) 문 개폐 시 과도한 힘을 가하지 말 것
5) 냉매의 유출 여부를 6개월에 한 번씩 확인하여 주시기 바랍니다.
6) 트레이 사용 시 무리한 힘을 가하지 말 것
9. 고장점검 및 조치
현 상 점검 사항 조치 사항 냉동기 전원이 꺼짐 전기 코드의 이상 유무 확인 콤프레샤 소음 발생 팬부분에 이물질 삽입 여부 확인 이물질 제거 문 개폐 시 소음 발생 냉동기의 수평 여부 확인 수평 유지 트레이 사용 시 소음 발생 롤러의 손상 여부 확인 롤러 교체 냉동기 흔를림 현상 발생 수평 유지 확인 콘트롤러 작동 안됨 제조사 A/S 부서 연락 후 조치 032)612-1213 과도한 설정 온도 오차 발생 냉각장치 및 냉매 확인 냉매 주입
10. 부품 목록표
1) 콤프레샤 1/3HP x 1EA
2) 콘텐샤 1/3HP x 1EA
3) 수액기 1/3HP x 1EA
4) 유니트쿨러 1/3HP x 1EA
5) 유니트쿨러 홴모타 6W x 1EA
6) 컨덴싱유니트 홴모타 9W x 1EA
7) 드라이어 3/8 x 1EA
8) 모세관 1/3hp용 x 1EA
9) 온도조절기 SL-EHD x 1EA
10) 전원스위치 1 x 1EA
11) 재생히타x2EA
12) 히타T/Cx1EA
13) 마그네트 1/3HP용 냉동기x1EA
14) 마그네트 1/3HP용 히타용x1EA
15) 드레인 호스 20∅ x 1EA
16) 열선 도어 히타 150W
17) 열선 드레인 히타 30W
18) 열선 유니트쿨러와 판넬 접착 부분 히타 30W
19) 사체받이 2EA 스텐304
20) 이동 롤라 32∅ 8EA 스텐304
21) 고정대 15∅ 3EA 스텐304
22) 롤라 지지대 4EA 스텐304
